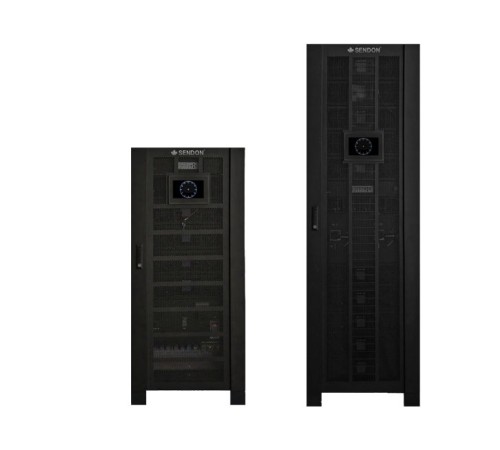

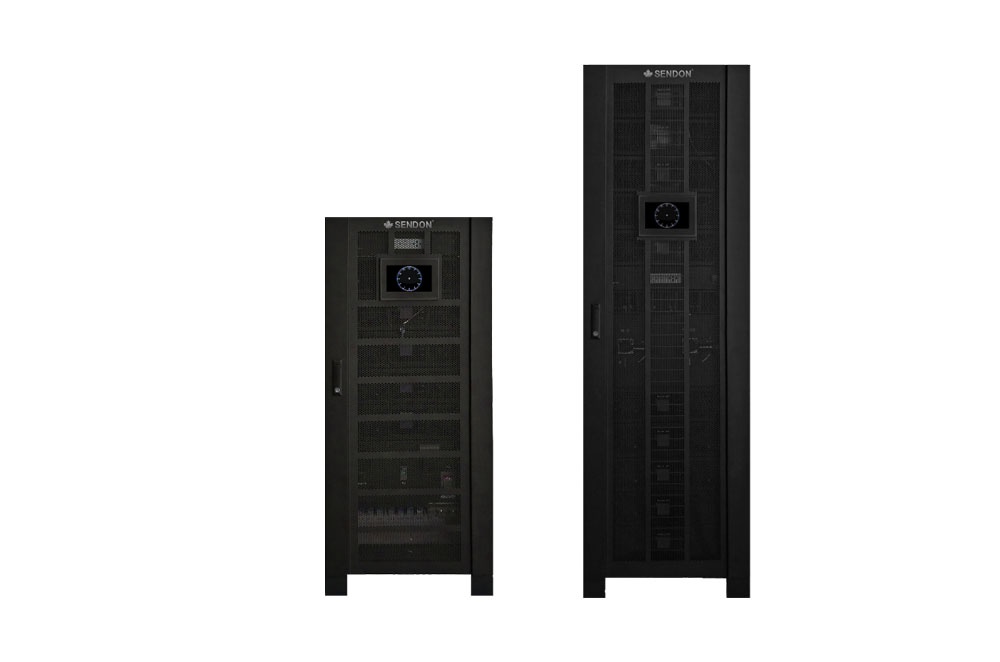

山顿高频在线式HT33系列100KVA-800KVA简介及参数详解山顿高频在线式HT33系列100KVA-800KVAUPS是山顿品牌专为大型数据中心、电力调度中心、金融核心机房、工业控制中心等大功率核心负载场景打造的高端供电保障设备。该系列以双DSP全数字化控制技术为核心，融合模块化设计、高冗余保护及智能化管理等优势，可实现对敏感负载的“零中断、高纯净”供电，同时具备优异的节能性和可扩展性，成为
山顿高频在线式HT33系列100KVA-800KVAUPS是山顿品牌专为大型数据中心、电力调度中心、金融核心机房、工业控制中心等大功率核心负载场景打造的高端供电保障设备。该系列以双DSP全数字化控制技术为核心，融合模块化设计、高冗余保护及智能化管理等优势，可实现对敏感负载的“零中断、高纯净”供电，同时具备优异的节能性和可扩展性，成为众多关键领域供电系统的核心选择。下文将通过表格呈现各主流型号的详细参数，并对产品核心特性、适用场景及品牌优势进行全面解读。
参数类别 | 100KVA型号（HT33100K） | 200KVA型号（HT33200K） | 400KVA型号（HT33400K） | 800KVA型号（HT33800K） | 共性特性 |
拓扑结构 | 高频在线式三进三出 | 高频在线式三进三出 | 高频在线式三进三出 | 高频在线式三进三出 | 纯在线双变换技术，市电/电池/旁路模式0ms无缝切换 |
输入参数 | 电压范围：208-478VAC；频率范围：40-70Hz；功率因数：≥0.99；输入电流谐波：≤3%；输入方式：三相四线+接地 | 电压范围：208-478VAC；频率范围：40-70Hz；功率因数：≥0.99；输入电流谐波：≤3%；输入方式：三相四线+接地 | 电压范围：208-478VAC；频率范围：40-70Hz；功率因数：≥0.99；输入电流谐波：≤3%；输入方式：三相四线+接地 | 电压范围：208-478VAC；频率范围：40-70Hz；功率因数：≥0.99；输入电流谐波：≤3%；输入方式：三相四线+接地 | 超宽输入范围适配恶劣电网环境，支持燃油发电机接入；低谐波干扰符合绿色电网标准 |
输出参数 | 额定功率：100KVA/90KW；电压精度：±1%（平衡负载）；频率精度：50/60Hz±0.2%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min，≥150%立即关机 | 额定功率：200KVA/180KW；电压精度：±1%（平衡负载）；频率精度：50/60Hz±0.2%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min，≥150%立即关机 | 额定功率：400KVA/360KW；电压精度：±1%（平衡负载）；频率精度：50/60Hz±0.2%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min，≥150%立即关机 | 额定功率：800KVA/720KW；电压精度：±1%（平衡负载）；频率精度：50/60Hz±0.2%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min，≥150%立即关机 | 纯正弦波输出适配服务器、大型存储阵列等敏感负载；三相相位精度120°±0.5%，电压不平衡度±3% |
电池参数 | 电池类型：阀控式铅酸（VRLA）/胶体/锂电（可选）；标称电压：384VDC（12V/32节）；充电方式：三段式智能充电；支持电池节数：±16~±20节（可设置） | 电池类型：阀控式铅酸（VRLA）/胶体/锂电（可选）；标称电压：384VDC（12V/32节）；充电方式：三段式智能充电；支持电池节数：±16~±20节（可设置） | 电池类型：阀控式铅酸（VRLA）/胶体/锂电（可选）；标称电压：768VDC（12V/64节）；充电方式：三段式智能充电；支持电池节数：±32~±40节（可设置） | 电池类型：阀控式铅酸（VRLA）/胶体/锂电（可选）；标称电压：768VDC（12V/64节）；充电方式：三段式智能充电；支持电池节数：±32~±40节（可设置） | 智能化电池管理方案，支持电池温度补偿；具备电池欠压、过充、反接保护功能 |
效率参数 | 在线模式效率：≥95%；ECO模式效率：≥99%；电池模式效率：≥95% | 在线模式效率：≥95%；ECO模式效率：≥99%；电池模式效率：≥95% | 在线模式效率：≥95.5%；ECO模式效率：≥99.2%；电池模式效率：≥95.5% | 在线模式效率：≥95.5%；ECO模式效率：≥99.2%；电池模式效率：≥95.5% | 支持ECO节能模式，市电质量良好时自动切换至旁路供电，降低能耗 |
保护功能 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；电池反接/过充/欠压保护；EPO紧急关机功能 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；电池反接/过充/欠压保护；EPO紧急关机功能 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；电池反接/过充/欠压保护；EPO紧急关机功能；模块冗余保护 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；电池反接/过充/欠压保护；EPO紧急关机功能；模块冗余保护 | 所有电路板采用三防工艺；系统风扇冗余设计，提升运行可靠性 |
监控与通讯 | LCD+LED显示；RS232/RS485接口；支持SNMP/Modbus协议；干接点报警；可选手机短信报警器 | 7英寸彩色触摸屏；RS232/RS485/Ethernet接口；支持SNMP/Modbus协议；远程监控；可选手机短信报警器 | 10英寸彩色触摸屏；RS232/RS485/Ethernet接口；支持SNMP/Modbus协议；远程监控/运维；标配手机短信报警器 | 10英寸彩色触摸屏；RS232/RS485/Ethernet接口；支持SNMP/Modbus协议；远程监控/运维；标配手机短信报警器 | 可实现故障实时报警（邮件/短信/声光）；平均无故障时间＞200,000h，平均检修时间＜0.5h |
物理与环境参数 | 尺寸（W×D×H）：800×1200×1600mm；重量：380kg；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 尺寸（W×D×H）：1000×1400×1800mm；重量：650kg；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 尺寸（W×D×H）：1200×1600×2000mm；重量：1200kg；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 尺寸（W×D×H）：1500×1800×2200mm；重量：2200kg；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 支持上下进线方式；噪音＜65dB（1米距离）；适配大型机房集中安装布局 |
山顿高频在线式HT33系列100KVA-800KVAUPS是山顿深耕大功率UPS领域的旗舰产品，聚焦大型数据中心、金融核心机房、电力调度中心、工业自动化控制中心、国防军工等对供电可靠性和稳定性要求极高的关键场景。该系列以“高可靠、高效率、智能化、易扩展”为设计核心，采用双DSP全数字化控制技术和模块化架构，彻底解决了传统大功率UPS存在的可靠性不足、能耗高、运维复杂等问题。作为山顿品牌的核心力作，该系列产品不仅通过了多项国际国内权威认证，更凭借超长的平均无故障时间（＞200,000h）和超低的平均检修时间（＜0.5h），成为众多关键领域供电系统的首选设备。
山顿HT33系列100KVA-800KVAUPS配置双DSP控制器，实现了整流、逆变、充电、放电等所有功率变换环节的全数字化控制，相较于传统模拟控制技术，控制精度更高、响应速度更快，有效避免了模拟电路漂移导致的供电波动问题。同时，该系列采用功率模块独立自主均流控制技术，无单点故障风险，大幅提升了系统运行的可靠性。无论是电网电压骤升骤降、频率漂移，还是负载瞬间突变，设备都能快速响应并稳定输出，为大型服务器集群、存储阵列、工控系统等敏感负载提供“零干扰”的纯净电源。
针对部分场景电网环境复杂、供电质量差的问题，山顿HT33系列优化了输入特性，输入电压范围拓宽至208-478VAC，频率范围40-70Hz，即使在市电电压波动±25%（满载）或±40%（70%负载）的极端情况下，仍能稳定工作。该系列还支持燃油发电机无缝接入，可在市电长时间中断时，配合发电机实现持续供电，完全适配偏远地区或工业场景的供电需求。此外，产品输入功率因数高达0.99，输入电流谐波≤3%，几乎不会对电网造成污染，符合绿色低碳的发展理念，同时也能降低前端配电设备的容量需求，节省初期投资成本。
山顿HT33系列100KVA-800KVAUPS采用全方位的冗余设计和完善的保护机制，为设备安全运行保驾护航。系统内所有风扇均采用冗余设计，即使单台风扇故障，也不会影响设备正常散热；所有电路板均采用三防工艺（防潮湿、防盐雾、防霉菌），可适应不同地域的恶劣环境。保护功能方面，设备涵盖输入过压、欠压、浪涌、雷击保护，输出过载、短路、过温保护，以及电池反接、过充、欠压保护等，同时配备EPO紧急关机按键，可在紧急情况下快速切断电源，避免故障扩大。模块化设计则使得设备维护更加便捷，部分故障模块可在线更换，无需停机，有效缩短了检修时间。
节能性是山顿HT33系列的核心优势之一，在线模式下效率≥95%，ECO节能模式下效率更是高达99%以上。ECO模式可自动检测市电质量，当市电电压、频率处于正常范围时，设备直接通过旁路供电，减少整流、逆变环节的能量损耗；当市电质量超标时，立即切换至在线模式，保障供电质量。这种设计使得设备长期运行可节省大量电费开支，尤其适合大功率设备的持续运行场景。智能化管理方面，该系列配备了高清显示界面（高端型号为10英寸彩色触摸屏），可实时显示输入输出电压、频率、负载率、电池容量等关键参数；支持RS232/RS485/Ethernet等多种通讯接口，可接入机房集中监控系统，实现远程监控、参数设置、故障报警等功能。通过手机短信报警器选件，运维人员可在第一时间接收故障信息，无需现场值守，大幅降低了运维成本。
山顿HT33系列100KVA-800KVAUPS采用先进的数字化环流控制技术，支持多台设备直接并联运行（最多可支持8台并机），无需额外配置并机柜，可通过并机实现容量扩展或冗余备份。这种设计不仅省去了传统模块机机柜的高额费用，还能根据负载增长情况灵活扩容，避免了初期过度投资。当单台设备故障时，其他并联设备可自动分担负载，确保供电不中断，进一步提升了供电系统的可靠性。例如，在大型数据中心场景中，可通过多台200KVA或400KVA设备并联，满足不同阶段的负载供电需求。
山顿高频在线式HT33系列100KVA-800KVAUPS涵盖多个功率段，可根据不同负载规模精准选型：100KVA型号（HT33100K）适用于中型数据中心、区域金融机房、大型医院影像中心等场景，可满足多台服务器、存储设备及精密医疗设备的供电需求；200KVA型号（HT33200K）适配大型企业核心机房、电力调度分中心、广电播出中心等，可承载大规模负载的集中供电；400KVA型号（HT33400K）适用于大型数据中心核心区域、工业自动化控制中心、云计算中心等，具备较强的负载承载能力和扩展空间；800KVA型号（HT33800K）则针对超大型数据中心、国家级电力调度中心、国防军工关键设施等超高功率需求场景，可通过单台或多台并机实现超大容量供电。
作为UPS行业的知名品牌，山顿拥有数十年的研发生产经验和完善的售后服务体系，其产品质量稳定可靠，广受市场认可。山顿HT33系列100KVA-800KVAUPS采用进口IGBT功率模块、优质电容及品牌电池等高品质核心元件，经过严格的高低温测试、老化测试、冲击测试及电磁兼容测试，确保在各种复杂环境下稳定运行。该系列产品还提供丰富的选件，如防尘网、SNMP网络通信卡、防雷模块、电池温度补偿器等，可根据不同场景需求灵活配置。在售后服务方面，山顿在全国设有多个售后服务网点，可为用户提供专业的安装调试、技术支持、维修保养及备件供应服务，彻底解决用户的后顾之忧。选择山顿HT33系列UPS，就是选择了稳定、可靠、高效的供电保障。
