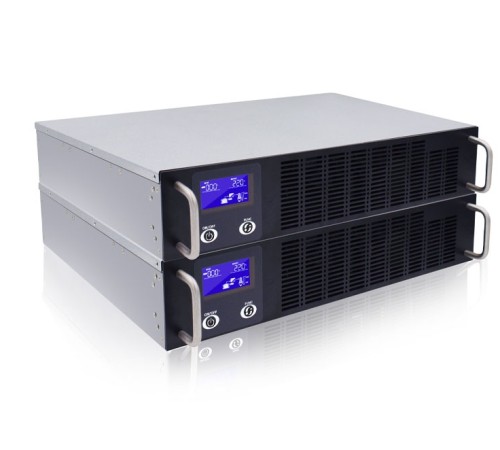

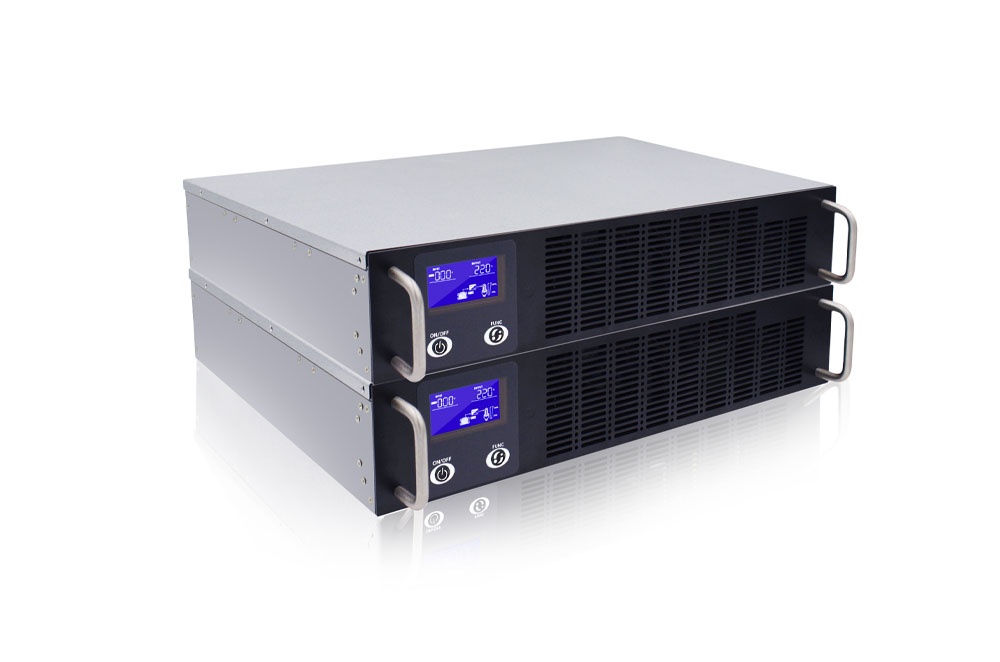

山顿高频在线机架式SDRM系列1KVA-10KVA简介及参数详解山顿高频在线机架式SDRM系列1KVA-10KVAUPS是山顿品牌专为网络管理中心、实验室精密设备、小型数据机房、金融网点等场景打造的紧凑型供电保障设备。该系列以19英寸标准机架式设计为核心，融合高频在线双转换技术与全数字化控制，覆盖1KVA至10KVA功率段，兼顾空间节省与供电可靠性。作为山顿深耕中小型场景的经典机架式产品，其凭借低
山顿高频在线机架式SDRM系列1KVA-10KVAUPS是山顿品牌专为网络管理中心、实验室精密设备、小型数据机房、金融网点等场景打造的紧凑型供电保障设备。该系列以19英寸标准机架式设计为核心，融合高频在线双转换技术与全数字化控制，覆盖1KVA至10KVA功率段，兼顾空间节省与供电可靠性。作为山顿深耕中小型场景的经典机架式产品，其凭借低噪音、易运维、高适配性的特点，成为对安装空间有严格要求的中小型负载场景的首选供电设备。
参数类别 | 1KVA型号（SDRM1KNTL） | 3KVA型号（SDRM3KNTL） | 6KVA型号（SDRM6KNTL） | 10KVA型号（SDRM10KNTL） | 共性特性 |
拓扑结构 | 高频在线式双转换 | 高频在线式双转换 | 高频在线式双转换 | 高频在线式双转换 | 纯在线架构，市电/电池模式0ms无缝切换；阻隔电网异常冲击 |
输入参数 | 电压范围：120-275VAC；频率范围：50/60Hz±10%；功率因数：≥0.99；电流谐波：≤3% | 电压范围：120-275VAC；频率范围：50/60Hz±10%；功率因数：≥0.99；电流谐波：≤3% | 电压范围：176-276VAC；频率范围：46-54Hz；功率因数：≥0.99；电流谐波：≤3% | 电压范围：176-276VAC；频率范围：46-54Hz；功率因数：≥0.99；电流谐波：≤3% | 宽电压适应电网波动；支持与发电机搭配使用；低谐波污染电网 |
输出参数 | 额定功率：1KVA/0.8KW；电压精度：±1%；频率精度：50/60Hz±0.1%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：110%-150%维持30秒，＞150%维持300ms | 额定功率：3KVA/2.4KW；电压精度：±1%；频率精度：50/60Hz±0.1%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：110%-150%维持30秒，＞150%维持300ms | 额定功率：6KVA/4.8KW；电压精度：±1%；频率精度：50/60Hz±0.1%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：103%-150%维持10分钟，＞130%维持1分钟 | 额定功率：10KVA/8KW；电压精度：±1%；频率精度：50/60Hz±0.1%；总谐波失真：≤2%（线性负载）/≤5%（非线性负载）；过载能力：103%-150%维持10分钟，＞130%维持1分钟 | 纯正弦波输出；支持3:1浪涌比率；适配精密仪器、服务器等敏感负载 |
电池参数 | 电池类型：阀控式铅酸免维护；标称电压：36VDC；充电方式：三段式智能充电；最大充电电流：6A±10% | 电池类型：阀控式铅酸免维护；标称电压：96VDC；充电方式：三段式智能充电；最大充电电流：6A±10% | 电池类型：阀控式铅酸免维护；标称电压：192VDC；充电方式：三段式智能充电；最大充电电流：9A±10% | 电池类型：阀控式铅酸免维护；标称电压：192VDC；充电方式：三段式智能充电；最大充电电流：9A±10% | 支持长效机配置，备用时间可扩展至8小时；具备电池故障预警功能 |
效率参数 | 在线模式效率：≥88%；待机损耗：＜50W；噪音：＜45dB（1米距离） | 在线模式效率：≥89%；待机损耗：＜80W；噪音：＜50dB（1米距离） | 在线模式效率：≥90%；待机损耗：＜120W；噪音：＜55dB（1米距离） | 在线模式效率：≥90%；待机损耗：＜150W；噪音：＜58dB（1米距离） | 高频设计提升功率密度；低噪音运行适配办公/实验室环境 |
保护功能 | 输入过压/欠压/浪涌保护；输出过载/短路保护；电池反接/过充保护；零火线反接侦测 | 输入过压/欠压/浪涌保护；输出过载/短路保护；电池反接/过充保护；零火线反接侦测 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；电池反接/过充保护；旁路电压过高保护 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；电池反接/过充保护；旁路电压过高保护 | 具备EPO紧急关机功能；全面保障设备及负载安全 |
监控与通讯 | LED显示；RS-232接口+智能插槽；支持WinPower监控软件 | LED/LCD显示；RS-232接口+智能插槽；支持WinPower监控软件 | LCD中文显示；RS-232接口+智能插槽；可选SNMP/WebPower监控卡 | LCD中文显示；RS-232接口+智能插槽；可选SNMP/WebPower监控卡 | 支持本地/远程监控；具备自我检查功能，可模拟断电测试 |
物理与环境参数 | 尺寸（W×D×H）：432×300×88mm；重量：6.5kg；安装方式：19英寸机架式；工作温度：0-40℃；相对湿度：20%-90%（无凝露） | 尺寸（W×D×H）：432×440×88mm；重量：11kg；安装方式：19英寸机架式；工作温度：0-40℃；相对湿度：20%-90%（无凝露） | 尺寸（W×D×H）：500×438×172mm；重量：20kg；安装方式：19英寸机架式；工作温度：0-40℃；相对湿度：20%-90%（无凝露） | 尺寸（W×D×H）：500×438×172mm；重量：22kg；安装方式：19英寸机架式；工作温度：0-40℃；相对湿度：20%-90%（无凝露） | 防护等级：IP20；适配标准机柜集中部署 |
山顿高频在线机架式SDRM系列1KVA-10KVAUPS是山顿专为中小型紧凑场景打造的核心供电设备，聚焦网络管理中心、实验室精密仪器、小型数据机房、金融网点、广电播出终端等对安装空间有严格限制，且对供电可靠性要求较高的领域。该系列以“紧凑型设计、高可靠性、易运维管理”为核心设计理念，采用19英寸标准机架式架构，可直接整合到现有机柜中，大幅节省空间占用；同时融合高频在线双转换技术与全数字化控制，在保障供电稳定性的基础上，实现低噪音、低能耗运行。作为山顿品牌机架式产品的标杆系列，该系列不仅延续了山顿一贯的高品质基因，更通过灵活的功率覆盖和丰富的适配功能，成为中小型紧凑场景供电保障的首选。
山顿SDRM系列最核心的优势在于其19英寸标准机架式设计，完美适配中小型场景“寸土寸金”的空间需求。该系列产品高度仅为88mm（1KVA/3KVA）或172mm（6KVA/10KVA），可直接安装于标准机柜内，与服务器、存储设备等同步部署，无需额外占用地面或桌面空间，使机房或实验室布局更整洁有序。相较于传统塔式UPS，该系列空间利用率提升60%以上，尤其适合网络管理中心、小型数据机房等集中部署场景。同时，产品采用轻量化设计，1KVA型号重量仅6.5kg，便于安装搬运，降低运维人员工作强度。
尽管主打紧凑型设计，山顿SDRM系列仍采用纯在线双转换架构，从根源上保障供电质量。该技术通过“整流-逆变”全环节转换，将市电转换为纯净直流电源，再逆变为稳定交流电源供给负载，可有效阻隔电网电压波动、浪涌、杂波等异常干扰，为实验室精密仪器、服务器等敏感负载提供“零干扰”的纯净电源。市电中断时，电池组可瞬间投入供电，切换时间为0ms，完全避免因断电导致的数据丢失、设备损坏或实验中断。同时，产品输出电压精度稳定在±1%以内，总谐波失真低于2%（线性负载），浪涌比率达3:1，可轻松应对负载瞬间启动的冲击需求。
山顿SDRM系列针对中小型场景运维人力有限、需求多样的特点，做了双重优化。在运维方面，产品配备完善的监控与自检功能：基础型号采用LED/LCD显示，关键参数一目了然；高端型号支持RS-232接口与智能插槽，可选配SNMP/WebPower监控卡，实现远程监控、故障报警、参数设置等功能；配合WinPower软件，可自定义事件响应策略，实现无人化运维。同时具备自我检查功能，可通过面板按键或软件定期模拟断电测试，提前排查故障隐患。在续航扩展方面，该系列全面支持长效机配置，通过外接蓄电池组，备用时间可扩展至8小时甚至更长，满足不同场景的应急供电需求；智能充电管理系统采用三段式充电技术，配合电池均衡充电功能，可延长电池寿命50%以上，降低更换成本。
山顿SDRM系列构建了全维度的保护体系，确保设备与负载安全运行。输入侧具备过压、欠压、浪涌、雷击保护，1KVA/3KVA型号还新增零火线反接侦测功能，避免因接线错误导致的设备故障；输出侧具备过载、短路、过温保护，6KVA/10KVA型号额外配备旁路电压过高保护，防止高压损坏负载；设备支持EPO紧急关机功能，突发险情时可快速切断电源，降低故障损失。在场景适配方面，产品输入电压范围宽至120-275VAC（1KVA/3KVA），支持50/60Hz频率自适应，可适配电网波动剧烈的偏远区域；同时支持与发电机搭配使用，有效去除发电机产生的不良电力，为无稳定市电的场景提供持续供电保障。
山顿SDRM系列1KVA-10KVA覆盖多元中小型场景，可精准匹配不同负载需求：1KVA型号（SDRM1KNTL）适用于小型办公室、网络机柜、安防监控设备等场景，满足单台服务器、路由器等设备的供电需求；3KVA型号（SDRM3KNTL）适配实验室精密仪器、小型医疗设备、区域金融网点等，可承载2-3台服务器或单台精密仪器的负载；6KVA型号（SDRM6KNTL）适用于小型数据机房、广电播出终端、工业控制终端等，支持多台设备集中供电；10KVA型号（SDRM10KNTL）则针对中型网络管理中心、云计算边缘节点等场景，具备更强的负载承载能力和扩展空间。
作为UPS行业的知名品牌，山顿拥有数十年的研发生产经验和完善的售后服务体系，其产品质量稳定可靠，广受市场认可。山顿SDRM系列采用进口IGBT功率模块、优质电容及品牌电池等高品质核心元件，经过严格的高低温测试、老化测试及冲击测试，确保在各种复杂环境下稳定运行。产品运行噪音低于58dB（10KVA型号），可适配办公、实验室等对噪音敏感的场景。在售后服务方面，山顿在全国设有多个售后服务网点，可为用户提供专业的安装调试、技术支持、维修保养及备件供应服务，彻底解决用户的后顾之忧。选择山顿SDRM系列UPS，就是选择了紧凑、稳定、高效的中小型场景供电保障方案。
