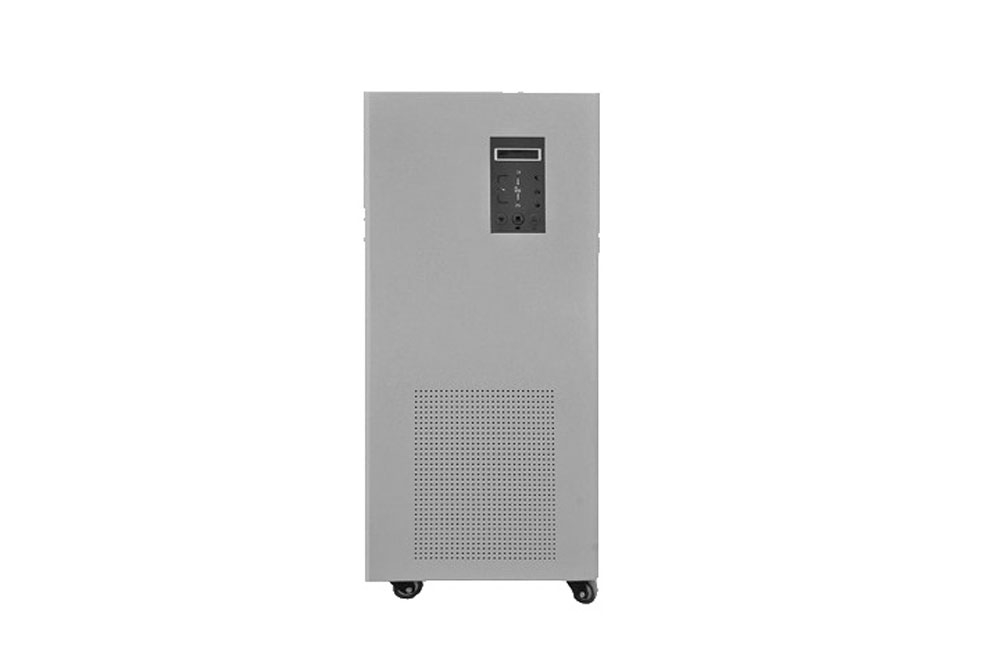

山顿工频在线式FX11系列6KVA-20KVA简介及参数详解山顿工频在线式FX11系列6KVA-20KVAUPS是山顿品牌专为小型关键负载场景打造的工频供电保障设备，聚焦小型实验室、社区医疗中心、便利店/加油站收银系统、小型机房等对供电可靠性有基础要求，且需适配多元负载的领域。该系列以精简型工频变压器为核心，融合SCR可控硅整流与双变换在线式技术，覆盖6KVA至20KVA功率段，凭借扎实的工频架构
山顿工频在线式FX11系列6KVA-20KVAUPS是山顿品牌专为小型关键负载场景打造的工频供电保障设备，聚焦小型实验室、社区医疗中心、便利店/加油站收银系统、小型机房等对供电可靠性有基础要求，且需适配多元负载的领域。该系列以精简型工频变压器为核心，融合SCR可控硅整流与双变换在线式技术，覆盖6KVA至20KVA功率段，凭借扎实的工频架构、紧凑的机身设计及亲民的运维成本，成为小型关键场景供电的“可靠卫士”。作为山顿深耕小功率工频UPS领域的经典产品，其不仅延续了山顿一贯的高品质基因，更通过轻量化优化，填补了小型场景对工频UPS的精准需求空白。
参数类别 | 6KVA型号（FX1106） | 10KVA型号（FX1110） | 15KVA型号（FX1115） | 20KVA型号（FX1120） | 共性特性 |
拓扑结构 | 工频在线式双变换；SCR可控硅整流 | 工频在线式双变换；SCR可控硅整流 | 工频在线式双变换；SCR可控硅整流 | 工频在线式双变换；SCR可控硅整流 | 内置输入/输出工频隔离变压器；市电/电池/旁路模式0ms无缝切换 |
输入参数 | 电压范围：220VAC±20%（单相）；频率范围：50/60Hz±5Hz（自动识别）；功率因数：≥0.95；输入电流谐波：≤8%；输入电流：27A | 电压范围：220VAC±20%（单相）/380VAC±20%（三相，可选）；频率范围：50/60Hz±5Hz（自动识别）；功率因数：≥0.95；输入电流谐波：≤8%；输入电流：45A | 电压范围：380VAC±20%（三相四线）；频率范围：50/60Hz±5Hz（自动识别）；功率因数：≥0.95；输入电流谐波：≤8%；输入电流：22.5A | 电压范围：380VAC±20%（三相四线）；频率范围：50/60Hz±5Hz（自动识别）；功率因数：≥0.95；输入电流谐波：≤8%；输入电流：30A | 适配城乡波动电网环境；支持小型燃油发电机接入；内置简易EMI滤波器 |
输出参数 | 额定功率：6KVA/4.8KW；输出电压：220VAC±1%；频率精度：50/60Hz±0.1%（电池模式）；总谐波失真：＜3%（线性负载）/＜10%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min；冲击电流承受：≥6倍额定电流 | 额定功率：10KVA/8KW；输出电压：220VAC±1%（单相）/380VAC±1%（三相）；频率精度：50/60Hz±0.1%（电池模式）；总谐波失真：＜3%（线性负载）/＜10%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min；冲击电流承受：≥6倍额定电流 | 额定功率：15KVA/12KW；输出电压：380/220VAC±1%；频率精度：50/60Hz±0.1%（电池模式）；总谐波失真：＜3%（线性负载）/＜10%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min；冲击电流承受：≥6倍额定电流 | 额定功率：20KVA/16KW；输出电压：380/220VAC±1%；频率精度：50/60Hz±0.1%（电池模式）；总谐波失真：＜3%（线性负载）/＜10%（非线性负载）；过载能力：110%负载60min，125%负载10min，150%负载1min；冲击电流承受：≥6倍额定电流 | 纯正弦波输出，峰值系数3:1；支持100%三相不平衡负载（三相型号）；输出隔离防电网干扰 |
电池参数 | 电池类型：阀控式铅酸/胶体（可选）；标称电压：120VDC（12V/10节）；充电方式：智能三段式充电；最大充电电流：8A；支持电池节数：8-12节可调 | 电池类型：阀控式铅酸/胶体（可选）；标称电压：192VDC（12V/16节）；充电方式：智能三段式充电；最大充电电流：10A；支持电池节数：14-18节可调 | 电池类型：阀控式铅酸/胶体（可选）；标称电压：288VDC（12V/24节）；充电方式：智能三段式充电；最大充电电流：15A；支持电池节数：22-26节可调 | 电池类型：阀控式铅酸/胶体（可选）；标称电压：384VDC（12V/32节）；充电方式：智能三段式充电；最大充电电流：20A；支持电池节数：30-34节可调 | 具备电池欠压保护与充电异常报警；支持长效机配置，备用时间可扩展 |
效率参数 | 在线模式效率：≥88%；旁路模式效率：≥98%；待机损耗：＜120W；噪音：＜55dB（1米距离） | 在线模式效率：≥89%；旁路模式效率：≥98%；待机损耗：＜200W；噪音：＜60dB（1米距离） | 在线模式效率：≥90%；旁路模式效率：≥98%；待机损耗：＜300W；噪音：＜65dB（1米距离） | 在线模式效率：≥90.5%；旁路模式效率：≥98%；待机损耗：＜400W；噪音：＜68dB（1米距离） | 工频架构侧重稳定；支持手动切换经济旁路模式节能 |
保护功能 | 输入过压/欠压/浪涌保护；输出过载/短路/过温保护；逆变器过流保护；电池反接/过充/欠压保护；EPO紧急关机；内置手动维修旁路 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；逆变器过流保护；电池反接/过充/欠压保护；EPO紧急关机；内置手动维修旁路 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；逆变器过流保护；电池反接/过充/欠压保护；EPO紧急关机；内置手动维修旁路；风扇故障报警 | 输入过压/欠压/浪涌/雷击保护；输出过载/短路/过温保护；逆变器过流保护；电池反接/过充/欠压保护；EPO紧急关机；内置手动维修旁路；风扇故障报警 | 核心电路板防潮处理；绝缘强度达1.5KVAC/1min；符合IEC62040-3安全标准 |
监控与通讯 | LED指示灯+LCD中文显示屏；RS232接口；干接点报警；支持基础监控软件 | LED指示灯+LCD中文显示屏；RS232接口；干接点报警；支持WinPower监控软件 | LED指示灯+LCD中文显示屏；RS232/RS485接口；干接点报警；支持SNMP卡选件 | LED指示灯+LCD中文显示屏；RS232/RS485接口；干接点报警；支持SNMP卡选件 | 支持本地监控，部分型号可扩展远程监控；具备开机自诊断功能 |
物理与环境参数 | 尺寸（W×D×H）：500×700×900mm；重量：100kg；安装方式：塔式；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 尺寸（W×D×H）：600×800×1100mm；重量：180kg；安装方式：塔式；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 尺寸（W×D×H）：700×900×1200mm；重量：280kg；安装方式：塔式；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 尺寸（W×D×H）：800×1000×1300mm；重量：380kg；安装方式：塔式；工作温度：0-40℃；相对湿度：0-95%（无凝露）；防护等级：IP20 | 支持上下进线；符合GB/T14093.1电磁兼容标准；适应小型机房/商铺环境 |
山顿工频在线式FX11系列6KVA-20KVAUPS是山顿专为小型关键负载场景打造的小功率工频供电核心产品，聚焦小型实验室、社区医疗中心、便利店/加油站收银系统、小型机房、广电前端设备等对供电可靠性有基础要求，且需适配多元负载、控制运维成本的领域。该系列以“精简稳定、适配多元、便捷运维”为核心设计理念，突破传统小功率UPS多为高频架构、抗干扰弱的痛点，采用精简型工频变压器核心架构与SCR可控硅整流技术，在保障供电稳定性的基础上，实现机身紧凑化与运维轻量化。作为山顿品牌工频技术下沉小功率场景的经典代表，其不仅延续了山顿一贯的高品质基因，更通过高性价比设计，成为小型关键场景的理想供电选择。
山顿FX11系列6KVA-20KVA最核心的优势在于其采用精简型工频隔离变压器，在保留工频架构稳定性的同时，实现了机身轻量化与成本优化，完美适配小型场景的使用需求。该工频变压器采用高纯度铜线与优质硅钢片打造，虽体积精简但性能不减，可实现输入与输出的彻底电气隔离，有效阻断电网中的高频噪声、浪涌、尖峰电压等干扰信号，为小型实验室仪器、社区医疗设备等敏感负载提供纯净电源。相较于同功率段高频UPS，山顿这款工频产品具备更强的抗冲击能力，可承受≥6倍额定电流的瞬间冲击，完美适配便利店冷柜、小型压缩机等启动冲击较大的负载。这种扎实的架构设计，使产品在小型场景中具备无可替代的稳定性，成为小功率关键负载的可靠供电保障。
山顿FX11系列6KVA-20KVA具备极强的负载适配性与环境兼容能力，可精准匹配小型场景的多元需求。在负载适配方面，该系列支持所有类型负载，无论是感性负载（小型电机、冷柜）、容性负载（电容器组）、线性负载（精密仪器）还是非线性负载（收银系统、服务器），都能稳定驱动；10KVA及以上三相型号支持100%三相不平衡负载，即使三相负载分布不均，也能保证输出电压稳定，尤其适合小型工业车间、社区医疗中心等多种负载混合运行的场景。在电网适配方面，输入电压范围宽至±20%，可适配城乡结合部、偏远商铺等电网波动较大的环境；频率范围支持50/60Hz自动识别，无需手动切换，方便跨境设备使用；支持小型燃油发电机接入，有效解决市电中断后的持续供电问题。在环境适应方面，产品核心电路板经过防潮处理，防护等级达IP20，可适应小型机房、商铺等一般环境，无需复杂的环境管控措施。
山顿FX11系列6KVA-20KVA针对小型场景运维人力有限、成本敏感的特点，做了全方位轻量化优化。在操作方面，产品配备LED指示灯+LCD中文显示屏，关键参数（输入输出电压、频率、负载率、电池状态等）一目了然，操作界面简洁易懂，无需专业运维知识即可完成基础操作。在故障处理方面，产品内置手动维修旁路，即使设备出现故障，也可通过简单操作切换至旁路供电，保障负载持续运行，同时故障报警功能可精准提示故障类型，方便快速排查问题。在通讯扩展方面，基础型号支持RS232接口与基础监控软件，满足小型场景本地监控需求；高端型号可扩展SNMP卡，实现远程监控，灵活适配不同场景的运维需求。这种轻量化设计大幅降低了小型场景的运维成本与人力投入。
山顿FX11系列6KVA-20KVA配备先进的智能三段式充电技术，通过恒流、恒压、浮充三个阶段的精准管控，最大限度活化电池活性物质，缩短充电时间，同时避免过充、欠充对电池的损害，有效延长电池使用寿命。产品支持电池节数可调，可根据不同后备时间需求灵活配置电池组，例如便利店场景可配置短续航电池组控制成本，小型实验室场景可配置长效电池组保障实验不中断。此外，产品具备电池欠压保护与充电异常报警功能，可实时监测电池状态，提前发现电池老化、损坏等隐患，避免因电池故障导致的供电中断；核心型号支持电池温度补偿功能（可选），可根据环境温度自动调整充电电压，确保电池在不同温度下都能处于最佳充电状态，进一步提升续航可靠性。
山顿FX11系列6KVA-20KVA覆盖多元小型关键场景，可根据负载规模精准选型：6KVA型号（FX1106）适用于便利店/加油站收银系统、小型实验室单台仪器、社区门诊基础设备等场景，满足小型单一负载或多台微型设备的供电需求；10KVA型号（FX1110）适配小型实验室多台仪器、社区医疗中心影像设备、小型便利店全套系统等，支持单相/三相可选，适配性更强；15KVA型号（FX1115）适用于小型机房、广电前端设备、小型工业控制终端等，可承载多台设备集中供电；20KVA型号（FX1120）则针对中型便利店/加油站、小型工业车间辅助系统、区域数据采集中心等场景，具备较强的负载承载能力和扩展空间。
作为UPS行业的知名品牌，山顿拥有数十年的研发生产经验和完善的售后服务体系，其工频UPS产品质量稳定可靠，广受市场认可。山顿FX11系列6KVA-20KVA采用进口SCR可控硅、优质工频变压器、品牌电池等高品质核心元件，每个产品都经过严格的高低温测试、老化测试、冲击测试及电磁兼容测试，确保在各种复杂环境下稳定运行。该系列产品提供丰富的选件，如防尘网、防雷模块、电池温度补偿器、SNMP网络通信卡等，可根据不同场景需求灵活配置。在售后服务方面，山顿在全国设有多个售后服务网点，可为用户提供专业的安装调试、技术支持、维修保养及备件供应服务，彻底解决小型场景用户的后顾之忧。选择山顿FX11系列UPS，就是选择了稳定、可靠、高性价比的小型关键场景工频供电保障方案。
